Perfiles guía para correas planas, trapezoidales y redondas

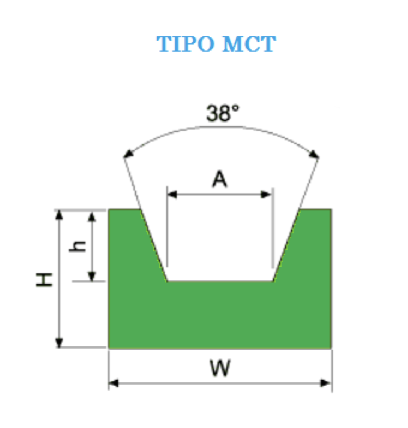

TIPO MCT


Referencia W H h A KG/M
MCT-10Z 20 10 3 6,5 0,197
MCT-13A 20 12 5 8,0 0,232
MCT-15E 25 12 5 10,0 0,292
MCT-17B 30 15 8 10,5 0,429
MCT-22C 35 20 11 13,5 0,66
MCT-30D 40 25 13 19 0,944



TIPO MCTCG


Referencia W H h K A GUIA KG/M
MCTCG-10Z 20 15 3 17 6,5 C2010 0,787
MCTCG-13A 20 15 5 17 8,0 C2010 0,782
MCTCG-15E 25 20 5 24 20,0 C2812 1,352
MCTCG-17B 30 20 8 24 10,5 C2812 1,439
MCTCG-22C 38 25 11 32 13,5 C3818 2,265
MCTCG-30D 40 30 13 35 19,0 C3818 2,574

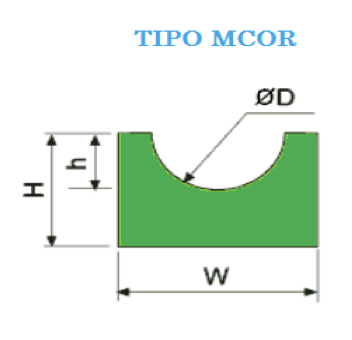

TIPO MCOR


Referencia D W H h KG/M
MCOR-04 4 15 10 2,0 0,144
MCOR-05 5 15 10 2,5 0,140
MCOR-06 6 20 10 3,0 0,186
MCOR-08 8 20 10 4,0 0,175
MCOR-10 10 25 12 5,0 0,260
MCOR-12 12 25 12 6,0 0,244
MCOR-15 15 25 15 7,5 0,286
MCOR-20 20 30 20 10,0 0,442

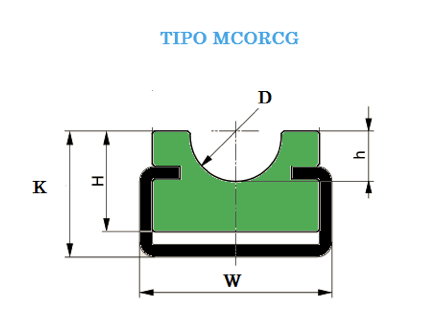

TIPO MCORCG


Referencia D W H h K GUIA KG/M
MCORCG-04 4 20 10 2,0 14 C2010 0,680
MCORCG-05 5 20 10 2,5 14 C2010 0,675
MCORCG-06 6 20 10 3,0 14 C2010 0,660
MCORCG-08 8 20 10 4,0 14 C2010 0,650
MCORCG-10 10 28 15 5,0 18 C2812 1,179
MCORCG-12 12 28 15 6,0 18 C2812 1,160
MCORCG-15 15 28 15 7,5 18 C2812 1,160
MCORCG-20 20 28 20 10,0 24 C2812 1,280

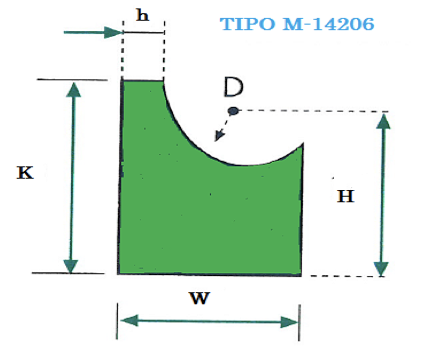

TIPO M-14206


Referencia W H K h D
M-14206 14 16 20 3,0 6

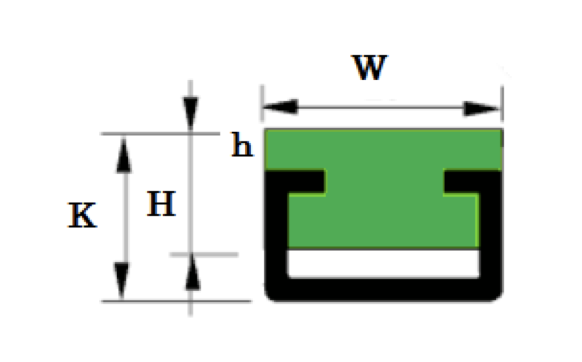

TIPO MHCG


Referencia W K H h GUIA KG/M
MHCG-2006 20 6 5 0,8 C2405 0,350
MHCG-2011 20 11 10 5,8 C2405 0,450
MHCG-2014 20 14 10 4,0 C2010 0,790
MHCG-2017 20 17 15 7,0 C2010 0,880
MHCG-2022 20 22 20 12,0 C2010 0,940
MHCG-2815 28 15 10 3,0 C2812 1,180
MHCG-2818 28 18 15 6,0 C2812 1,320
MHCG-2824 28 24 20 12,0 C2812 1,488
MHCG-3822 38 22 12 4,0 C3818 2,200
MHCG-3824 38 24 15 6,0 C3818 2,460
MHCG-3830 38 30 20 12,0 C3818 2,690
MHCG-6030 60 30 20 10,0 C6020 3,260
